摘 要：通過工程實例，闡述
鋁合金玻璃幕墻立柱安裝的施工方法，使
鋁合金玻璃幕墻立柱的安裝滿足施工規范要求。
關鍵詞：鋁合金玻璃幕墻；立柱；安裝
中圖分類號：TU767.9；TU758.15
文獻標識碼：B
0 引 言
鋁合金玻璃幕墻作為現代建筑裝飾的重要手段，已在我國廣泛使用。玻璃幕墻作為建筑物外飾面工程，其施工質量影響整棟建筑物的外觀。質量符合要求的玻璃幕墻，組成一幅平整的鏡面。如果平面度不合格的玻璃幕墻，組成的鏡面出現斷開、重復，甚至扭曲變形。所以在鋁合金玻璃幕墻施工中各步驟要嚴格按設計及施工規范操作，其中鋁合金玻璃幕墻立柱的安裝，對幕墻的平面度和垂直度起關鍵作用。如果立柱安裝偏差超出規范要求，通過安裝橫梁及玻璃鋁框進行調整幕墻的平面度和垂直度，也難達到設計和施工規范要求。以下介紹的方法有效地解決了60 m以下元件式鋁合金玻璃幕墻立柱安裝遇到的問題。
1 施工過程要點
1.1 初步測量和檢查

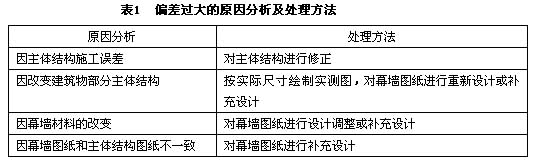

根據幕墻圖紙和主體結構圖紙初步測量，檢查幕墻能否按圖施工，可提前知道幕墻安裝出現的問題。根據主體結構圖紙中建筑物軸線派專職測量人員對建筑物外型進行認真、精確的測量，同時按幕墻圖紙進行放線，確定幕墻外表平面線和幕墻立柱分格垂直線。測量放線后，檢查建筑物的結構邊線在允許偏差的范圍內，則可進行幕墻的施工工作。如果建筑物的結構邊線超出允許偏差的范圍，應及時分析原因，解決問題。偏差過大的原因及處理方法見表1.
1.2 測量放線
測量放線是鋁合金玻璃幕墻立柱安裝施工中的重要工序，測量放線的準確性決定幕墻的質量。在幕墻施工前根據圖紙先測量幕墻的外表平面線，再測量幕墻立柱分格垂直線。
高層建筑主體結構的施工測量中，在測量豎向垂直度時，每隔3-5條軸線選取1條豎向控制軸線，各層均由初始控制線向上投測。測量時一般出現誤差，高層建筑施工規范要求層間垂直度測量偏差不應超過3 mm，即主體施工層間軸線偏差在-3—+3 mm之間都是允許的。
元件式鋁合金玻璃幕墻立柱一般每1-2層為一根，鋁合金立柱接長必須用連接件穿入型材用螺栓擰緊，立柱一般從下向上逐層安裝。玻璃幕墻的安裝施工規范要求：立柱軸線前后偏差不應大于2 mm，左右偏差不應大于3 mm.如果以主體結構施工的各層軸線為基礎，確定玻璃幕墻每層立柱的外表平面線和分格垂直線，從測量放線上已經難達到立柱安裝要求，在立柱安裝施工中更難以調整出符合要求的幕墻立柱。
通過分析實際存在的情況，在幕墻立柱施工測量放線時，不采用主體結構施工的各層軸線，而利用在同一平面中垂直于同一條直線的平行直線來控制立柱安裝，通過立柱安裝位置全高上下拉線辦法進行測量放線：
①根據幕墻圖紙的立柱外表平面，在幕墻最底層的樓面測量出外表平面的初始控制線，用垂準經緯儀直接向上投測到幕墻頂層，形成頂層外表平面的控制線。由頂層控制線和初始控制線兩條平行線形成一個平面，即立柱外表平面。按一個平面施工，各層測量放線引起的立柱軸線前后偏差的問題就不存在了。
②確定立柱的外表平面后，根據幕墻圖紙在初始控制線上測量出每根立柱的分格垂直位置，采用垂準經緯儀向上投測到幕墻頂層控制線上。在初始控制線和頂層控制線之間的分格垂直位置上下拉線，在外表平面的一個平面中，形成了每根立柱的分格垂直線。按一條直線施工，各層測量放線引起的立柱軸線左右偏差的問題也不存在了。
③采用配有90°彎管目鏡的DJ6-C8垂準經緯儀測量，一測回垂準觀測中誤差不大于±6″，即100 m高處平面誤差為±3 mm內。所以60 m以內幕墻立柱全高垂直度測量在同一個平面中，偏差一般能控制在±3 mm內，符合鋁合金框架構件安裝完成后，幕墻垂直度的偏差不超過15 mm的要求。

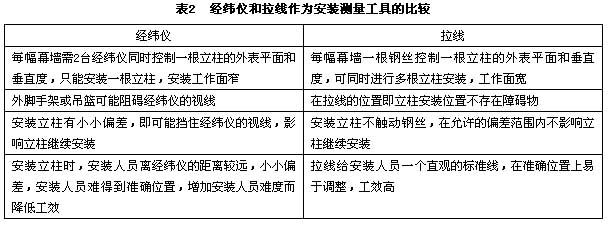

分析經緯儀或拉線作為安裝測量工具遇到的一般問題，進行比較見表2.
