論點支式玻璃幕墻的安裝施工

　　玻璃幕墻在我國的興起始于80年代，各種色彩的玻璃幕墻給城市增添了一道道亮麗的風景，也給城市文化注入了新的活力。玻璃幕墻的流行類型最初是明框，后來是隱框，到現在流行點支式玻璃幕墻。筆者從事建筑裝飾工作多年，現將點支式玻璃幕墻安裝施工技術整理成文，和大家共同探討。

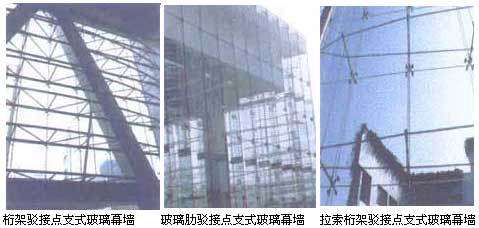

　　點支式玻璃幕墻一般分為玻璃肋駁接點支式玻璃幕墻和鋼結構點支式玻璃幕墻兩大類，玻璃肋駁接點支式玻璃幕墻是指上下兩片玻璃肋通過鋼板和螺栓連接，面玻和肋板又通過駁接件聯為一體的玻璃幕墻，駁接爪主要起聯接上下左右面玻的作用，面玻所承受的風荷載和水平地震作用主要通過肋板傳到主體結構上。鋼結構點支式玻璃幕墻是指采用鋼結構作為面玻的支撐受力體系，在鋼結構上伸出駁接件固定面玻的玻璃幕墻，支撐結構分為駁接式、桁架駁接式、拉桿駁接式、網索駁接式，玻璃四角的駁接件承受著風荷載和水平地震作用，鋼結構可以是鋼管、鋼桿、方通，也可以采用拉桿或拉索組成。


　　當跨度較小時，可采用單桿式支承結構，在跨度較大時，應采用空腹桁架支承結構，桁架的受拉桿件可用鋼絞線或圓鋼代替，形成拉索或拉桿桁架。

　　點支式玻璃幕墻面玻的支承頭通常有沉頭和浮頭兩種形式。沉頭式的連接沉入玻璃表面之內，表面平整、美觀，但玻璃開錐形孔時，加工復雜，而且玻璃厚度不少于10mm，不僅增加了造價，而且加大了幕墻重量。相反，浮頭式的金屬外板凸出在玻璃平面外，玻璃無需開錐形孔，對玻璃無特殊要求。此外，中空玻璃的支承點有兩種形式，一種是支承頭穿過兩塊玻璃，直接連結內、外兩片玻璃，另一種方式是只連結內側玻璃，外側玻璃仍由結構膠黏結。支承頭的支承現多用鋼爪支承，鋼爪的形式有吊掛鋼爪、H形鋼爪、X形鋼爪等。

　　點支式玻璃幕墻的玻璃面板由支撐點支撐，鋼制支撐點通過玻璃上的園洞與玻璃連結。支撐點鋼軸與玻璃園孔之間有一空隙并用尼龍套管內襯，與玻璃間有彈性墊片，使玻璃有一定活動余地，而且不與金屬直接接觸，防止受力后局部應力過大而損壞。由于玻璃孔洞邊應力集中，所以面玻采用鋼化和勻質處理，當面玻采用夾膠玻璃時，也應先鋼化后夾膠。玻璃的孔洞應在鋼化前進行，鋼化前對玻璃的邊緣和孔洞要求加工細磨至少200目以上。浮頭式支承頭的玻璃厚度一般不少于6mm，沉頭式支承頭的玻璃厚度不應少于10mm，如采用夾膠玻璃，則外片厚度不應小于10mm，內片厚度不宜小于8mm。


　　點支式玻璃幕墻構件制作及施工技術要求，玻璃幕墻主要包括兩部分，即玻璃及鋼結構：

    1．玻璃的制作及施工技術要求：

　 （1）玻璃的磨邊、開孔等加工必須在鋼化前進行，鉆孔直徑要大于玻璃板厚。玻璃尺寸的允許偏差如下表：


　　孔洞邊緣距板邊大于或等于板厚的2倍。
