6．對角線差
6.1低輻射鍍膜玻璃的對角線差應(yīng)符合GB11614的標(biāo)準(zhǔn)的有關(guān)規(guī)定。
6.2鋼化、半鋼化低輻射鍍膜玻璃的對角線差應(yīng)符合
GB17841-1999標(biāo)準(zhǔn)的有關(guān)規(guī)定。
7． 光學(xué)性能
低輻射鍍膜玻璃的光學(xué)性能包括：紫外線
透射比、
可見光透射比、
可見光反射比、太陽光直接透射比、太陽光直接反射比和
太陽能總透射比。這些性能的差值應(yīng)符合表2-13c規(guī)定。
表2-13c 低輻射鍍膜玻璃的光學(xué)性能要求
項目
|
允許偏差最大值（明示標(biāo)稱值）
|
允最大差值（未明示標(biāo)稱值）
|
指標(biāo)
|
±1.5
|
≤3.0
|
注：對于明示稱值(系列值)的產(chǎn)品，以標(biāo)稱值作為偏差的基準(zhǔn)，偏差的最大值應(yīng)符合本表的規(guī)定；對于未明示標(biāo)稱值的產(chǎn)品，則取三塊試樣進(jìn)行測試，三塊試樣之間差值的最大值應(yīng)符合本表的規(guī)定。
|
8．顏色均勻性
低輻射鍍膜玻璃的顏色均勻性，以CIELAB均勻空間的色差ΔE
*來表示，單位：CIELAB。測量低輻射鍍膜玻璃在使用時朝向室外的表面，該表面的反射色差ΔE不應(yīng)大于2.5 CIELAB色差單位.
9．輻射率
離線低輻射鍍膜玻璃應(yīng)低于0.15。在線低輻射鍍膜玻璃應(yīng)低于0.25。
10．
耐磨性
試驗前后試樣的可見光透射比差值的絕對值不應(yīng)大于4% 。
11．耐酸性
試驗前后試樣的可見光透射比差值的絕對值不應(yīng)大于4% 。
12．耐堿性
試驗前后試樣的可見光透射比差值的絕對值不應(yīng)大于4% 。
13．超過本章的其它要求，由供需雙方協(xié)商解決。

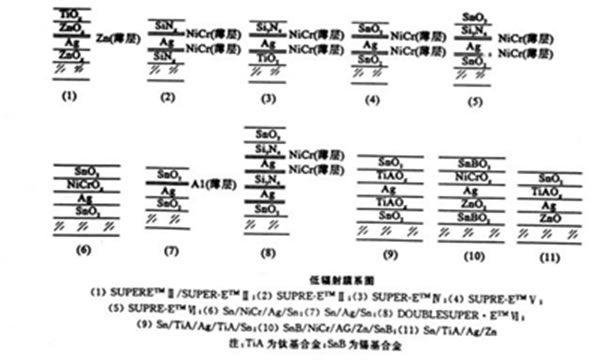

低輻射膜(Low-E) 鍍膜玻璃是表面鍍有低輻射膜系的鍍膜玻璃，其膜系結(jié)構(gòu)有多種，如圖2
-11g所示。
圖2-11g
以圖2
-11g(7)的膜系為例，將各層膜的特性闡述如下：
膜系中第一層是SnO
2膜，其作用與陽光控制膜系中的
介質(zhì)膜相同，
金屬膜是低輻射膜系中的主功能膜層。
金屬膜的厚度與表面電阻及表面電阻與
透射率的關(guān)系見圖2-11h及圖2-11i。圖上的金屬膜層是銀膜的實測數(shù)據(jù)。在銀膜上再鍍上一層很薄(厚度為1~2nm)的
鋁膜。
圖2-11h
圖2-11i
上一頁123下一頁
